Guida a KmPlot disegnatore di funzioni matematiche per l'ambiente desktop KDE: script per KmPlot nuova funzionalità in KDE 3.4

KmPlot è un'applicazione libera per lo studio di funzioni matematiche per KDE.
KmPlot permette di tracciare:

  • funzioni in senso stretto (ad esempio f(x) = x^2 - 2), anche in forma parametrica (come f(x) = \sin a x - 1/3) fino ad un massimo di quattro parametri. Per ogni funzione di questo tipo è possibile tracciare il grafico anche delle derivate prime e seconde e della funzione integrale.
  • grafici parametrici (come xcerchio(t) = sen(t); ycerchio(t) = cos(t) ) in cui i valori sia di x sia di y dipendono da un parametro generico (di solito indicato come t)
Per tutti i tipi di grafici è possibile regolare l'intervallo di appartenenza dei valori della variabile della funzione (x per le funzioni, t per i grafici parametrici).

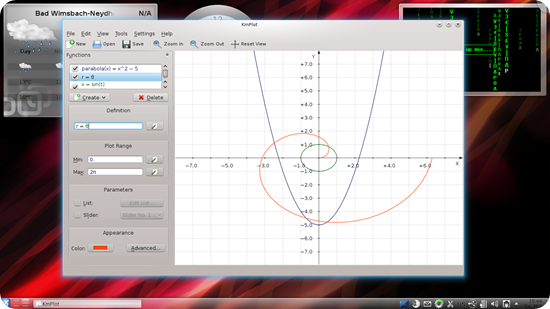

kmplot2

Una nuova funzionalità in KDE 3.4 è la possibilità di preparare degli script per KmPlot con DBus per KDE 4. Per esempio, se vuoi definire una nuova funzione f(x)=2sin x+3cos x, fissare lo spessore della linea uguale a 20 e disegnarla, puoi scrivere da console:

qdbus org.kde.kmplot-PID /parser org.kde.kmplot.Parser.addFunction "f(x)=2sin x+3cos x" "". Come risultato verrà reso il numero ID della nuova funzione o "-1", se la funzione non può essere definita.

qdbus org.kde.kmplot-PID /parser org.kde.kmplot.Parser.setFunctionFLineWidth ID 20. Questo comando imposta uguale a 20 lo spessore della linea con cui verrà disegnata la funzione con numero identificativo ID.

qdbus org.kde.kmplot-PID /view org.kde.kmplot.View.drawPlot. Questo comando aggiorna la finestra per rendere visibile la funzione.

Un elenco di funzioni disponibili:

/kmplot org.kde.kmplot.KmPlot.fileOpen url

Carica il file url.

/maindlg org.kde.kmplot.MainDlg.isModified

Restituisce vero se sono stati effettuati cambiamenti.

/maindlg org.kde.kmplot.MainDlg.checkModified

Se ci fossero dei cambiamenti non ancora salvati, verrebbe aperta una finestra per salvarli, scartarli o cancellare i grafici.

/maindlg org.kde.kmplot.MainDlg.editAxes

Apre la finestra di dialogo per modificare le coordinate.

/maindlg org.kde.kmplot.MainDlg.toggleShowSlider

Mostra/nasconde la finestra del regolatore.

/maindlg org.kde.kmplot.MainDlg.slotSave

Salva le funzioni (apre l'apposita finestra per salvarle in un nuovo file).

/maindlg org.kde.kmplot.MainDlg.slotSaveas

Ha lo stesso effetto della scelta di File → Salva come nel menu.

/maindlg org.kde.kmplot.MainDlg.slotPrint

Apre la finestra di dialogo per la stampa.

/maindlg org.kde.kmplot.MainDlg.slotResetView

Ha lo stesso effetto della scelta di File → Azzera vista nel menu.

/maindlg org.kde.kmplot.MainDlg.slotExport

Apre la finestra di dialogo per esportare.

/maindlg org.kde.kmplot.MainDlg.slotSettings

Apre la finestra di dialogo per le impostazioni.

/maindlg org.kde.kmplot.MainDlg.slotNames

Mostra la pagina del manuale con le funzioni matematiche predefinite.

/maindlg org.kde.kmplot.MainDlg.findMinimumValue

Ha lo stesso effetto della scelta di Strumenti → Valore minimo... nel menu.

/maindlg org.kde.kmplot.MainDlg.findMaximumValue

Ha lo stesso effetto della scelta di Strumenti → Valore massimo... nel menu.

/maindlg org.kde.kmplot.MainDlg.graphArea

Ha lo stesso effetto della scelta di Strumenti → Area del grafico nel menu.

/maindlg org.kde.kmplot.MainDlg.calculator

Ha lo stesso effetto della scelta di Strumenti → Calcolatrice nel menu.

/parser org.kde.kmplot.Parser.addFunction f_str0 f_fstr1

Aggiunge una nuova funzione definita da f_str e f_str1. Se l'espressione non contiene il nome della funzione, questo sarà attribuito automaticamente. Come risultato verrà reso il numero ID della nuova funzione o "-1", se la funzione non può essere definita.

/parser org.kde.kmplot.Parser.removeFunction id

Rimuove la funzione identificata dal numero id. Se la funzione non può essere cancellata, viene restituito il valore "false", altrimenti "true".

/parser org.kde.kmplot.Parser.setFunctionExpression id eq f_str

Modifica in f_str l'espressione che definisce la funzione identificata dal numero id. Ritorna "true" se l'operazione riesce, "false" in caso contrario.

/parser org.kde.kmplot.Parser.countFunctions

Restituisce il numero di funzioni (quelle parametriche contano per due).

/parser org.kde.kmplot.Parser.listFunctionNames

Restituisce un elenco di tutte le funzioni.

/parser org.kde.kmplot.Parser.fnameToID f_str

Restituisce il numero identificativo della funzione f_str o "-1" se a quel nome non corrisponde nessuna funzione.

/parser org.kde.kmplot.Parser.functionFVisible id

Restituisce "true" se la funzione con identificativo id è visibile, altrimenti restituisce "false".

/parser org.kde.kmplot.Parser.functionF1Visible id

Restituisce "true" se la derivata prima della funzione con identificativo id è visibile, altrimenti restituisce "false".

/parser org.kde.kmplot.Parser.functionF2Visible id

Restituisce "true" se la derivata seconda della funzione con identificativo id è visibile, altrimenti restituisce "false".

/parser org.kde.kmplot.Parser.functionIntVisible id

Restituisce "true" se l'integrale della funzione con identificativo id è visibile, altrimenti restituisce "false".

/parser org.kde.kmplot.Parser.setFunctionFVisible id visible

Se visible è "true" viene mostrata la funzione con numero identificativo id. Se, invece, visible è "false", la funzione sarà nascosta. Verrà ritornato il valore "true" o "false" a seconda se la funzione esiste o no.

/parser org.kde.kmplot.Parser.setFunctionF1Visible id visible

Se visible è "true" viene mostrata la derivata prima della funzione con numero identificativo id. Se, invece, visible è "false", la funzione sarà nascosta. Verrà ritornato il valore "true" o "false" a seconda se la funzione esiste o no.

/parser org.kde.kmplot.Parser.setFunctionF2Visible id visible

Se visible è "true" viene mostrata la derivata seconda della funzione con numero identificativo id. Se, invece, visible è "false", la funzione sarà nascosta. Verrà ritornato il valore "true" o "false" a seconda se la funzione esiste o no.

/parser org.kde.kmplot.Parser.setFunctionIntVisible id visible

Se visible è "true" viene mostrato l'integrale della funzione con numero identificativo id. Se, invece, visible è "false", la funzione verrà nascosta. Verrà ritornato il valore "true" o "false" a seconda se la funzione esiste o no.

/parser org.kde.kmplot.Parser.functionStr id eq

Restituisce l'espressione che definisce la funzione identificata da id. Se la funzione non esiste, verrà restituita una stringa vuota.

/parser org.kde.kmplot.Parser.functionFLineWidth id

Restituisce lo spessore della linea con cui è tracciata la funzione identificata da id. Se la funzione non esiste, viene ritornato il valore 0.

/parser org.kde.kmplot.Parser.functionF1LineWidth id

Restituisce lo spessore della linea co
